DP 行星系列齿轮箱

产品名称:DP 系列行星减速机

简要信息:

四、 DP系列行星齿轮减速器采用渐开线行星齿轮传动,合理利用内、外啮合,功率分流。因此具有体积小、重量轻、承载能力大、传动比范围大、效率高、运转平稳、噪声低、适应性强等特点。该减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材等行业。

下载

需要查看更多的产品资料,或要求高质量打印副本,请联系我们。

立即咨询

产品详情

一:DP 系列行星系列是一种标准化的为高功率,大扭矩的设计的减速机。27种不同尺寸和7种不同型号的行星减速机能达到高至2 600 000 N.m和4000:1 的速比 . 并广泛应用于广泛用于工业冶金设备,建筑材料工业,化学,采矿,石油,运输,造纸,制糖,工程机械等领域。

二:参数:

功率:高至:12000KW

速比:高至  4000:1

输出扭矩:高至2600000 Nm

三:类型说明

DP系列行星减速机类型

DP2N2级标准型行星减速机

DP2L2级直交轴行星减速机

DP2S2级平行轴行星减速机

DP2K2级直交轴,平行轴行星减速机

DP3N3级标准型行星减速机

DP3S3级平行轴行星减速机

DP3K3级直交轴,平行轴行星减速机

四: DP系列行星减速机型号与标记

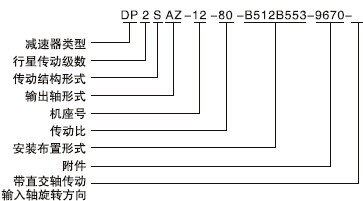

型号说明

上例说明

减速机类型

DP系列行星减速机

DP系列行星减速机

行星传动级数

2级传动

3级传动

二级传动

传动结构形式

N  标准型

L 带直交轴传动

S 带平行轴传动

K 带直交轴,平行轴传动

带平行轴传动

输出轴形式

AZ: 胀紧盘空心轴

AH 渐开线花键空心轴

BS 平键实心轴

BH 渐开线花键实心轴

胀紧盘空心轴输出

机座号

9-36

12

速比

高达4000

80

安装布置形式

B500-B556 水平

V100-V130 立式

V300-V330 立式

。。。。。

安装布置形式为B512B553

水平安装输入轴在右边,扭力臂支撑在下边

带直交轴传动输入轴旋转方向代号(面对输入轴方向看)

CW 顺时针

CCW 逆时针

平行轴传动省略

附件

99 无附件

96 减速机底座

70 电机钟形支座(输入)

71 电机托架

72 电机支架

73 摆动底座

74 钟形支座(输出)

75 扭力臂(一侧)

76 扭力臂(两侧)

77牛扭力轴支撑

带减速机底座电机钟形支座(输入)

优势:

1:良好的分配系统使得机体重量轻而且结构紧凑

2:高效率和最佳的维护周期能节省大量运行成本

3:方便和其他型号的减速机组合。

4:噪音低

5:箱体采用球墨铸铁,大大提高了箱体的刚性及抗震性。
6:箱体内的太阳轮、行星轮、内齿圈及螺旋锥齿轮均采用可控气氛渗碳淬火处理,得到高硬耐磨表面,热处理后全部磨齿,降低了噪音,提高了整机的效率及使用寿命。
